AVIÕES DE TRANSPORTE


Estrutura celular

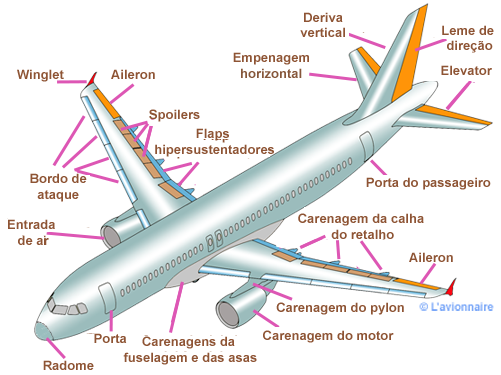

Os Airbus A319/A320/A321 são aviões de fuselagem estreita, bimotores, de curto/médio alcance, sendo o A319 a versão abreviada do A320 e o A321 a versão alongada do A320.

CelluleA320Portugais

As asas

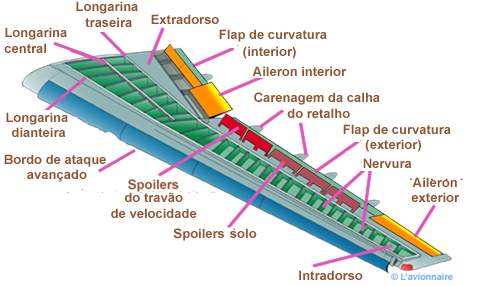

Desenho da asa de um Airbus 300

CelluleAileA300Portugais

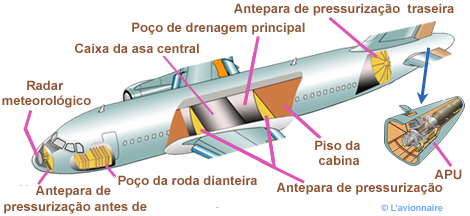

Fuselagem do Airbus 320

FuseStrucPressuEPortugaisl

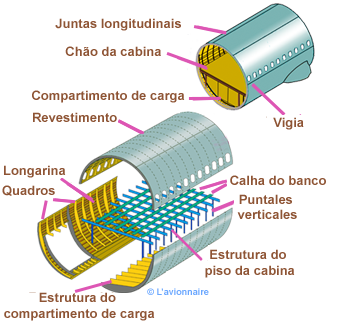

A estrutura principal das secções típicas da fuselagem é primária, em liga de alumínio. É constituída por placas de revestimento, armações, longarinas e reforços de revestimento, que são rebitados entre si para formar a estrutura da fuselagem. As longarinas superiores e as longarinas dos bancos, rebitadas nas travessas, reforçam o chão da cabina. Os suportes de apoio e os suportes diagonais reforçam a estrutura da fuselagem.

FuseCadreLissePortugais
FuseDessinHubPortugais

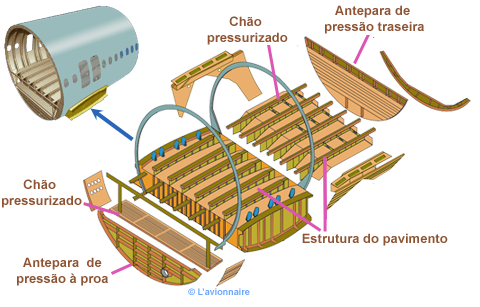

FuseCaissonCoupPortugais

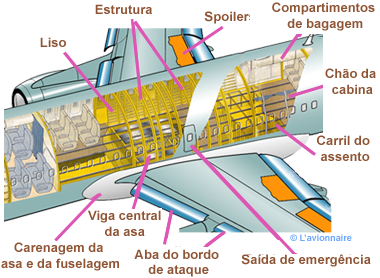

Airbus 319 fuselaje

FuseStrucAirbusPortugais

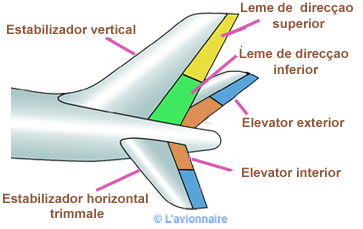

Airbus 320 empenaje

CelluleDerivePortugais
