MÉCANIQUE DU VOL

GMP VOL EN MONTÉE



- Influence de Wu

- Influence du poids mg

- Influence de l'altitude

- Influence des volets

- Influence du vent

Équation du vol en montée

Nous avons :

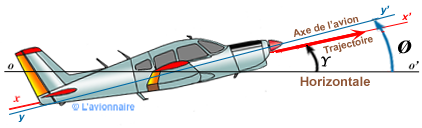

- `Ø` assiette est l'angle formé entre l'axe du fuselage et l'horizontale ;
- `γ` la pente est l'angle formé entre l'horizontale et l'axe des vitesses.
- `α` l'incidence est l'angle formé entre l'axe longitudinal de l'avion et la direction du vent relatif (axe des vitesses).

GMP Avion montée

Rappelons que nous ferons les hypothèses suivantes :
    - le vol est symétrique.
    - le centre de poussée et le centre de gravité sont confondus.
    - le vecteur vitesse est constant.
    - l'angle de calage de la voilure est = 0 ( `α` avion = ` α` profil).
    - L'incidence `α` est négligeable devant la pente ` γ`   d'où   `Ø` = ` γ`

Comme en vol horizontal, trois grandes forces s'exercent sur un aéronef en montée :
    - Le poids   `\vec{mg}`
    - La traction   `\vec{Tu}`
    - La résultante aérodynamique   `\vec{Ra}`
Le mouvement étant rectiligne uniforme :   `\vec{Ra}+\vec{Tu}+\vec{mg}= \vec{0}`

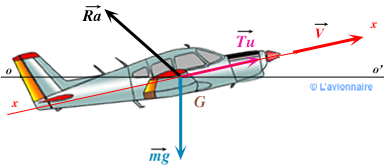

GMP Vol Montée Ra

Ces trois grandes forces se décomposent suivant deux axes :
    - L'axe de sustentation z z' toujours perpendiculaire au vecteur vitesse.
    - L'axe de propulsion x x' toujours parallèle au vecteur vitesse.

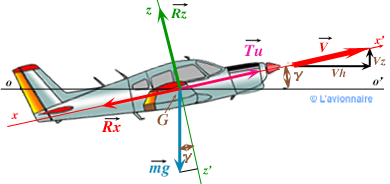

GMP Vol Montée Rz mg

Nous avons:
Équation de sustentation :     `Rz = mg cos γ`
Équation de propulsion:     `Tu = Rx +mg sin γ`
La traction est égale à ` Rx` comme en palier plus un supplément `ΔTu` pour compenser la composante du poids `mg sin γ` .

Vitesse verticale Vz

En multipliant par `V ` nous pouvons transformer l'équation de puissance en:

`Tu V = Rx \times V + mg \times V sin γ`

-   `Tu .V `    représente la puissance nécessaire pour la montée
-   `Rx .V`   représente la puissance nécessaire au vol horizontal à la vitesse `Vv` .
-  ` mg . V sin γ` est le supplément de puissance qu'il faut ajouter au vol horizontal si l'on veut monter à la même vitesse.
Ce qui donne :
`Wu = Wn + mg. Vz`    d'ou :    `Vz = \frac{Wu - Wn}{mg} = \frac{ΔW}{mg}`

`ΔW` étant l'excédant de puissance.
La vitesse de vol `V` peut se décomposer en une vitesse horizontale et une vitesse verticale `Vz`

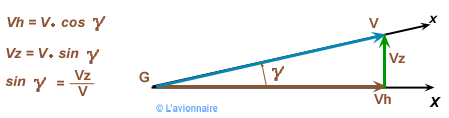

GMPdessin Vz

Pente de montée

Or les `Vz` ont une valeur faible par rapport à la vitesse propre, on peut donc considérer que :

`sin γ   \#   tanγ  \#   γ   radian    et   cosγ   \# 1`

Puisque en vol horizontal nous avons : `Wn = Rx\timesV `    et   ` mg = Rz`

`Vz = \times\frac{Tu-Tn}{mg} = V\times \frac{Tu-Rx}{Rz} =V\times\frac{Tu}{Mg -}\frac{1}{ƒ} `

` \frac{Vz}{V} ` =  pente   en   % =  `sin γ ` =  `γ radian`  et   si  ` γ`   faible =` \frac{Tu - Tn}{mg}`

soit : pente en % = `γ`  `radian =\frac{Tu}{mg} \frac{1}{ƒ }`

Une pente de 5 % est égale à une pente de 0,05 radian .
Et le calcul simplifié est :

la pente en % =`\frac{\text{Vz ft/mn}}{\text{V kt}}`    exemple     `\frac{\text{1000 ft/mn}}{\text{200 kt}}` = 5%

Attention : Pour que la formule soit correcte, il faut utiliser pour les Vz les pieds ft (feet) par minutes et pour les vitesses les noeuds Kt (Knot).

Vol en montée à Vz maximale

En reprenant le diagramme de `Wn` et `Wu` , nous avons vu qu'à `V1` (1er régime) et   `V2` (second régime), l'avion sera en vol horizontal.
Si maintenant l'avion vole entre `V1`   et   `V2` , il dispose d'un excédent de puissance `ΔWu` et le vol en montée sera alors possible et   `Vz=\frac{ΔWu}{mg}`

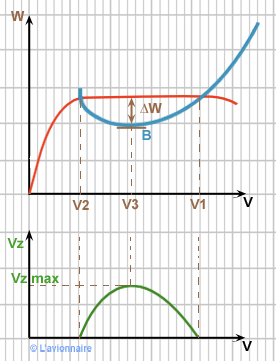

GMP montee Vz max

Nous voyons sur les diagrammes ci-dessus que la `Vz` maximale sera atteinte au vol à l'incidence du point B c'est à dire à l'incidence de :   `\frac{Cx}{Cz\frac{3}{2}}` minimal
La vitesse propre correspondant à cette incidence dépendra de l'altitude, mais non de `EV ` (équivalent de vitesse). La montée à `Vz maxi` se fera à `CAS` (calibrated air speed) constante.

Vol en montée à Pente maximale

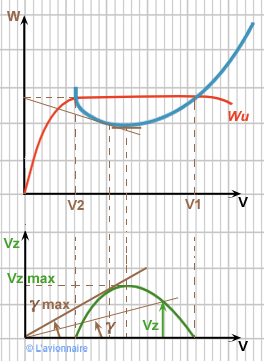

Reprenons les diagrammes des `Wu - V `   et   `Vz - V`

GMP montee Vz max

Nous voyons que la pente maxi sera indiquée par la droite tangentant la courbe ` Vz` .
L'angle `γ`  est défini par `tan γ`  `=\frac{Wz}{Vh }`
La pente maximale est obtenue pour une incidence supérieure à l'incidence du `Cz max`.
Cette incidence de pente minimale ne correspond à aucune valeur caractéristique, elle dépend uniquement de l'écart entre les courbes ` Wu` (`V)`   et   `Wn` (`V`)
Considérant que la valeur de `Vz ` est faible par rapport à la valeur de `Vh` ( vitesse horizontale)
on peut écrire que : `γ` =`\frac{Vz}{V}`

Image Haut de page



Influence de Wu sur le vol en montée

Nous avons vu que   :  `Vz= \frac{Wu-Wn}{mg}`
La puissance nécessaire ` Wn` est constante, si `mg , \text{incidence}` et `ρ`   sont constants.

Donc :    `Vz`  EST UNE FONCTION LINEAIRE DE  `Wu`

Pour la pente  `γ``= \frac{Tu}{mg}-\frac{1}{ƒ} =\frac{Wu}{mgV}-\frac{1}{ƒ}`   si `mg , \text{incidence}` et `ρ`   sont fixés.

LA PENTE SERA EGALEMENT UNE FONCTION LINEAIRE DE Wu.

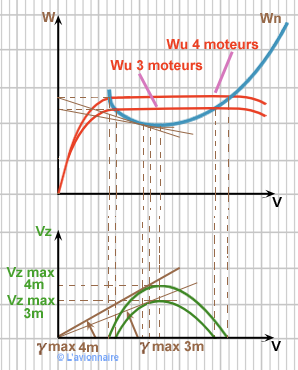

GMP montee influence Wu

En cas de panne d'un moteur (sur multi-moteurs) à `Vp` constante (vitesse propre) `γ` et `Vz` diminue.
Mais nous aurons la `Vz max` pour la même incidence, et `γ` max pour une incidence plus faible.

Image Haut de page



Influence du poids mg sur le vol en montée

Pendant le vol la consommation de carburant va provoquer une diminution de `m_1g`   à   `m_2g` (poids).
On sait que `mg` influe sur la courbe `Wn` donc également sur `Vz` car `Vz= \frac{Wu-Wn}{mg}`
De même  `γ``= \frac{Tu}{mg}-\frac{1}{ƒ} =\frac{Wu}{mgV}-\frac{1}{ƒ}`
Si `i` (incidence), `ƒ` et `V` sont fixés lorsque `mg` diminue  `γ`  (pente) augmente.

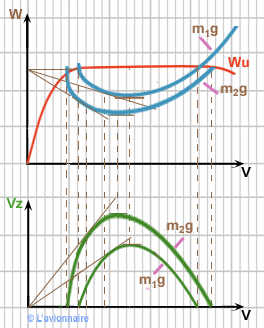

GMP montee influence Mg

LORSQUE mg DIMINUE, A INCIDENCE CONSTANTE Vz ET lettre Gamma marron AUGMENTENT.

Image Haut de page



Influence de l'altitude sur le vol en montée

En dessous de l'altitude de rétablissement `Wu` est constant : `Vz=\frac{Wu- Wn}{mg}` diminue car `Wn` augmente.
Au-dessus de l'altitude de rétablissement `Wu` diminue et `Vz` diminue encore plus.
Pour la pente `γ``=\frac{Wu}{mgV}-\frac{1}{ƒ}` à incidence constante.
En dessous de l'altitude de rétablissement si `Z` augmente `V` augmente et `γ` diminue.
Au-dessus de l'altitude de rétablissement `Wu` diminue et `γ` diminue encore plus.

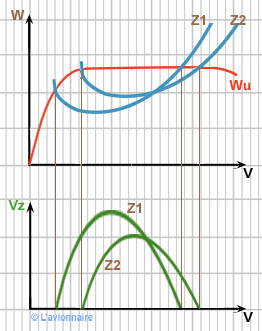

GMP montee influence de l'altitude

LORSQUE Z AUGMENTE A INCIDENCE CONSTANTE VZ ET `γ` DIMINUENT.

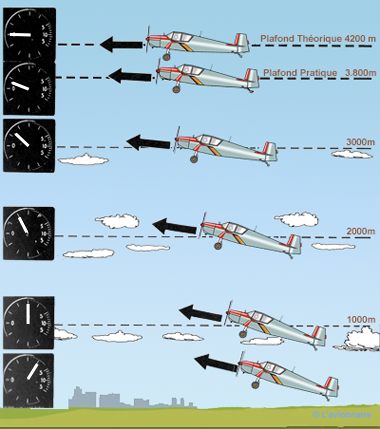

Plafond de propulsion

Lorsque l'altitude augmente la puissance nécessaire se décale vers le haut, et la puissance utile se décale vers le bas.
`Vz = 0`  quand  `ΔW = 0`   soit au point de :  `\frac{Cx}{Cz\frac{3}{2}}` minimal

GMP montee altitude plafond

Dans ce cas l'avion a atteint son point de plafond de propulsion et ne peut voler en vol horizontal qu'à une seule vitesse `V3`.
Attention à ne pas confondre avec le plafond de sustentation, qui lui dépend de la forme de l'aile. Voir GTR vol horizontal - Plafond de sustentation


Image Haut de page



Influence des volets sur le vol en montée

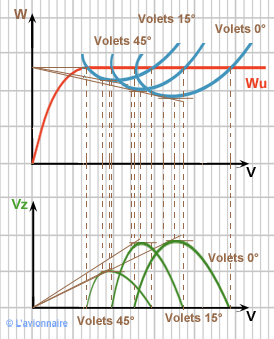

GMP montee des volets

Lors du braquage des volets entre 0° et 15° par exemple, la `Vz max ` diminue un peu, puis diminue beaucoup en passant de 15° à 45° .
Pour un braquage entre 0° et 15° par exemple, la pente augmente puis diminue pour un braquage supérieur. Si la trouée d'envol comporte des obstacles, il est donc intéressant d'avoir un braquage de volets faible à moyen au décollage.
Note : Le taux de braquage des volets est donné à titre indicatif mais varie suivant le type d'aéronef.


Image Haut de page



Influence du vent sur le vol en montée

Le vent horizontal n'a aucune influence sur la `Vz` .

Vent de face

GMP montee Vent de face

Si l'avion monte à l'incidence du point B, sa pente sera `γ^1`. Mais pour un observateur au sol, l'avion monte sous l'angle de `γ^2`. La pente sol est plus grande que la pente air et si la vitesse du vent était suffisamment grande, l'avion donnerait alors l'impression de monter à la verticale.

Vent arrière

GMP montee Vent arriere

Même raisonnement mais cette fois la pente air est plus grande que la pente sol.


Image Suite
