LES DIFFÉRENTES PISTES D'AÉRODROME



- Les différentes distances déclarées

- Marquages et chiffres sur une piste

- Aires de circulation

Définition

Les pistes sont les surfaces d'un aérodrome réservées au décollage et à l'atterrissage des aéronefs (avions, planeurs, hélicoptères etc...).
Elles peuvent être en béton, en bitume, en asphalte, en herbe, en plaques PSP, juste en terre battue ou recouverte de neige (altiports).

Aires de décollage et d'atterrissage avec ses protections

L’aire d’atterrissage comprend la ou les pistes et leurs prolongements éventuels.
- Piste : aire rectangulaire aménagée afin de servir sur sa longueur au roulement des aéronefs au décollage et à l’atterrissage.
- Accotement : partie des abords de piste traités de façon à offrir une surface de raccordement entre cette chaussée et le terrain environnant afin de limiter le risque d’ingestion de corps étranger par des tétra-moteurs.
- Bande aménagée : partie jouxtant les côtés de la piste revêtue (bords et extrémités) ou des prolongements d’arrêt aménagée de façon à limiter les conséquences d’une sortie de piste afin de réduire les dommages sur un aéronef sortant accidentellement de la piste.
- Bande (dégagée) : aire débarrassée de tout obstacle pouvant présenter un danger pour un aéronef volant à faible hauteur ; la bande est délimitée par le périmètre d’appui.
- RESA : aire de sécurité d’extrémité de piste, destinée à réduire les risques matériels d’un aéronef se posant trop court ou trop long .
- Prolongement d’arrêt (SWY) situé en fin de piste dans le sens du décollage ( StopWaY) et aménagé pour augmenter la distance d’accélération-arrêt de façon à permettre à un aéronef de terminer sa manœuvre de décollage interrompu dite d’accélération-arrêt.
- Prolongement dégagé (CWY) : situé en fin de piste dans le sens du décollage ( ClearWaY) incorporant le prolongement d'arrêt s'il existe, et constituant une aire convenable au-dessus de laquelle un avion peut exécuter une partie de la montée initiale jusqu’à une hauteur spécifiée.
- Tiroir : partie de la piste comprise entre le seuil de décollage et le seuil d’atterrissage, s’ils sont différents.
- Seuil décalé (DTHR) : seuil qui n’est pas situé à l’extrémité de la piste pour l’atterrissage à cause d’un obstacle ( Displaced THReshold).

Orientation des pistes

L'orientation de la piste est choisie en fonction des :
- considérations environnementales (bruit)
- considérations météorologiques (répartition des vents de laquelle résulte le coefficient théorique d’utilisation d’une piste)
- considérations topographiques de l’emplacement de l’aérodrome (abords, obstacles etc...)
- nature et volume de la circulation aérienne résultants de la proximité d’autres aérodromes ou voies aériennes
- considérations relatives aux performances des aéronefs

Classement des pistes

Les normes et recommandations de l'OACI relatives aux pistes sont déterminés en fonction de la longueur de piste en utilisant les catégories du Code de piste standard.
- Code 1 : référence de l'aérodrome longueur du champ à moins de 800 m
- Code 2 : Aérodrome longueur du champ de référence de 800 m jusqu'à mais n'incluant pas 1200 m
- Code 3 : Aérodrome longueur du champ de référence jusqu'à mais n'incluant pas 1800 m
- Code 4 : référence de l'aérodrome longueur du champ 1800 m et plus

Longueur des pistes

La longueur réelle d’une piste doit être suffisante pour répondre aux exigences opérationnelles des aéronefs auxquels la piste est destinée.
Cela ne signifie pas que l’exploitation de l’aéronef de référence (pour le chiffre de code) s’effectue nécessairement à sa masse maximale.

Largeur des pistes

La largeur d'une piste revêtue ne doit pas être inférieure à la dimension spécifiée dans le tableau ci-dessous, en fonction des codes de référence.

Chiffre de code Lettre de code
A B C D E
1 18m (*) 18m (*) 23m (*) - -
2 23m (*) 23m (*) 30m - -
3 30m 30m 30m 45m -
4 - - 45m 45m 45m

Note: (*) lorsque le chiffre de code est 1 ou 2, la largeur d’une piste avec approche de précision ne doit pas être inférieure à 30m .
En ce qui concerne les pistes non revêtues, la largeur minimale est de 50m ou de 80m selon qu'il s'agit d'une piste pour avions ou d'une piste pour planeurs.

Image Haut de page




Les différentes distances déclarées

Afin d'informer les utilisateurs d'un aérodrome sur l'existence de seuils décalés, de prolongements d'arrêt et de prolongements dégagés, quatre « distances déclarées » sont publiées pour chaque sens d'utilisation de chacune des pistes de cet aérodrome.
- TORA - Take-Off run available
Longueur de piste déclarée utilisable par l'autorité appropriée, et adaptéé au roulage au sol de l'avion en phase de roulage.
- TODA - Take-Off distance available
Longueur de roulement au décollage utilisable, à laquelle s'ajoute éventuellement le prolongement dégagé.
- ASA - Acceleration-Stop distance available
Longueur de roulement au décollage utilisable, à laquelle s'ajoute éventuellement le prolongement arrêt, lors d'une accélération-arrêt.
- LDA - Landing distance available
Longueur de piste déclarée utilisable par l'autorité appropriée, et adaptéé au roulage au sol de l'avion lors de l'atterrissage.

La longueur de piste qui est déclarée pour le calcul de TODA, ASDA et TORA , ne prend pas en compte l'alignement de l'avion sur la piste en service dans le sens du décollage. Cette distance d'alignement dépend de la géométrie de l'avion et de la possibilité d'accès sur la piste en service. Une prise en compte est généralement exigée pour une entrée sur la piste à 90° à partir du taxiway et pour un demi-tour de 180° sur la piste.
Il y a deux distances à considérer :
La distance minimale L entre les roues principales et le début de la piste pour déterminer TODA et TORA
La distance minimale N entre les roues les plus avant et le début de la piste pour déterminer ASDA.

Distance piste decalge

Les principales possibilités de pistes

La piste ne comporte ni prolongement d'arrêt, ni prolongement dégagé, les seuils étant eux-même situés aux extrémités de la piste. Les quatre distances déclarées ont alors la même valeur.

Piste simple sans prolongement

La piste comporte un prolongement dégagé. La TODA inclut alors la longueur du prolongement dégage.

Piste avec degagement

La piste comporte un prolongement d'arrêt. L' ASDA inclut alors la longueur du prolongement d'arrêt.

Piste avec prolong arret

La piste comprend un seuil décalé à chaque seuil de piste. La LDA exclut alors la partie avant le seuil décalé (appelé tiroir).

Piste avec seuils decales

La piste comporte un seuil décalé, un prolongement d'arrêt et un prolongement dégagé

Piste avec arret et degagement

- RESA - Runway end safety area
L'aire de sécurité d'extrémité de piste est un moyen officiel pour limiter les risques de dommage de l'avion lors d'un atterrissage long ou d'un décollage interrompu. Le RESA est au-delà et en sus de la bande de piste
Depuis 1999 l'Annexe 14, de conception des aérodromes et des opérations, prescrit une RESA norme internationale d'avoir une largeur supérieure à deux fois la largeur de la piste et une longueur de 90 mètres pour les pistes codées 3 ou 4 et 1 ou 2 si la piste est une piste aux instruments.
Elle recommande une RESA de 240 mètres lorsque cela est possible.
Si cette norme est obligatoire pour tous les nouveaux aéroports, les anciens aéroports dans certains pays ne respectent pas encore tous cette norme.
- EDA - Emergency distance available
Longueur de piste LDA + la longueur de piste RESA .

Piste avec arret et degagement

Image Haut de page




Marquages et chiffres sur une piste

La plupart des définitions ci-dessous proviennent de Wikipédia. Les explications étant claires et précises, nous n'avons pas jugé utile d'en écrire d'autres.

Piste avec arret et degagement

Axe de piste

Il est matérialisé par des traits blancs de 30m de long espacés de 30m .
Lorsque le contraste piste/accotements est jugé insuffisant des bandes blanches latérales de chaque côté de la piste marquent les limites.

Seuil de piste

Le seuil est normalement en bout de piste et il est marqué par une ligne blanche transversale et des lignes blanches axiales.
La largeur de la piste détermine le nombre de bandes, leur largeur et leurs espacements.

Largeur de piste 18m 23m 30m 45m 60m
Nombre de bandes 4 6 8 12 16
Espacement bandes 3m 2,5m 3m 2,1m 2,8m
Largeur des bandes 1,5m 1,7m

(Certaines petites pistes ne comportent aucune bande)

Point cible et zone de toucher des roues

Le point cible est l'endroit où normalement le train d'atterrissage prend contact avec le sol.

Piste photos impact

Sur les pistes de plus de 1500m, les marques de point cible sont composées de 2 rectangles de 45m de long, de 6m large quand la piste est inférieure à 45m et de 9m de large quand la piste est supérieure ou égale à 45m. L’écartement entre bords intérieurs de ces bandes est de 18m.
Elles sont disposées à 300m du seuil de piste si LDA est égale ou inférieure à 2400m et à 400m si LDA est supérieure à 2400m.
Si un PAPI existe, la limite amont de la marque doit se rapprocher du PAPI.

Piste photos impact

Sur les pistes avec approche de précision, on trouve en plus des marques de zone de toucher des roues une paire de triple, une de double et une de simple bande sur les 150 à 900 premiers mètres de la piste. L’écartement entre bords intérieurs de ces bandes est de 18m .

Piste photos impact

Identification des pistes

Les pistes sont identifiées par un nombre de deux chiffres indiquant leur orientation magnétique en dizaine de degrés lors du mouvement de l'aéronef. Pour cela, on divise par dix l'orientation de la piste exprimée en degrés et on arrondit le résultat à l'unité la plus proche. Ainsi une piste orientée à 36° sera numérotée 04 ; l'autre extrémité, orientée à 216°. sera numérotée 22 . L'écart entre les numéros est toujours de 18 (180°).
Lorsqu'un aérodrome possède plusieurs pistes orientées dans la même direction, on utilise une lettre :
- L pour left (gauche),
- R pour right (droite).
Trois pistes peuvent être disposées en parallèle, dans ce cas la piste du milieu se verra associé à son numéro la lettre C (pour central).
Les aéroports possédant plus de 3 pistes parallèles, pour éviter toute confusion, décaleront arbitrairement certaines d'entre elles de 10° (arrondi aux 10° supérieurs ou inférieurs au lieu d'arrondi au plus proche). Définition Wikipédia
C'est le cas de Roissy Charles de Gaulle, ses pistes portent de gauche à droite les numéros:
26L, 26R, 27L et 27R.

Zone anti-souffle

La zone anti-souffle est souvent construite juste avant le début de la piste, là où le souffle d'air chaud produit par les avions durant le décollage pourrait éroder le sol et endommager la piste. Cette zone peut également être conçue pour servir d'espace d'urgence en cas de problèmes durant le décollage (prolongement d'arrêt). Elle est souvent moins résistante que la piste principale et est marquée par des chevrons jaunes. Il est interdit de rouler ou de stationner sur cette zone durant le décollage ou l'atterrissage, sauf en cas d'urgence. Définition Wikipédia

Piste pphoto chevrons

Seuil de piste décalé

Un seuil décalé est marqué par des flèches qui mènent au seuil lui-même. Cette partie est également appelée Tiroir. Elle peut être utilisée pour le roulage et le décollage, mais pas pour l'atterrissage. Cela peut être dû à trois raisons : des obstacles sont présents juste avant la piste, la résistance de la piste ou des restrictions de bruit.. Définition Wikipédia

Piste photo seuil

Le tiroir est défini par des flèches blanches de 30m espacées de 30m . Le seuil décalé temporaire est formé d’une ligne blanche perpendiculaire à l’axe de piste avec des chevrons blancs de 10m en amont de celle-ci.

Aire de retournement ou Raquette

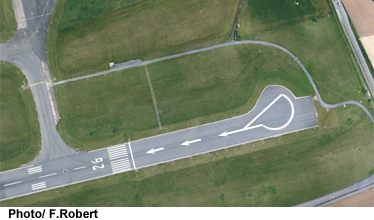

L'aire de retournement ou raquette est un aménagement des pistes d'aérodromes permettant aux aéronefs (le plus souvent, des avions de grande dimension) de faire demi-tour en bout de piste. Cette structure se rencontre la plupart du temps dans les aérodromes pour lesquels, soit la faible importance du trafic, soit l'environnement géographique (relief, étendue d'eau,…) ne justifient ou ne permettent pas la construction d'une voie de circulation parallèle à la piste. Elle permet entre autres à un appareil lourd, d'utiliser la piste pour rouler et dégager vers une aire de manœuvre, ou pour se positionner en bout de piste lors du décollage. Définition Wikipédia

Piste photos raquette

Zone inutilisable

Des croix sont disposées sur les zones inutilisables, blanches sur les pistes, jaunes sur les voies. La longueur de ces croix est de 14,5m sur 36m pour les pistes et 9m sur 9m pour les voies de relation.

Piste photos croix

Image Haut de page




Aires de circulation

Une voie de circulation (communément nommée taxiway dans le langage aéronautique) d'un aéroport ou d'un aérodrome est une voie délimitée et aménagée prévue pour que les avions puissent y circuler par leurs propres moyens depuis ou vers les terminaux, hangars ou pistes de décollage et d'atterrissage. Ces voies sont souvent construites en dur (asphalte, béton ou tarmac) pour les grands aéroports, mais sont souvent faites de terre nue ou couverte d'herbe, pour les aéroports de moindre importance.
Sur les aéroports où le trafic est le plus important, des voies de sortie rapide de piste ont été aménagées pour que les appareils puissent les emprunter à grande vitesse et dégager la piste plus rapidement. Définition Wikipédia

Piste taxiway

Marques de point arrêt et d’intersection de voies de circulation

Point d'arrêt simple entre piste et voie de circulation.

Piste taxiway point d'arret

Le point d’arrêt simple se trouve à une distance du bord de piste d’au moins 30m pour une piste avec atterrissage à vue inférieure à 1000m, et à 50m si la piste est supérieure à 1000m.
Pour une piste classée en approche classique ou CAT.I la distance de l’axe de piste sera d’au moins 75m avec les aéronefs de catégorie A B C et de 90m avec les aéronefs de catégorie D. Mais la distance souhaitable pour les pistes Cat.I est de 150m.

Point d'arrêt spécifique pour les pistes Cat.II et Cat.III

Piste taxiway point Cat

Le point d’arrêt spécifique des pistes Cat. II ou Cat.III est éventuellement rajouté à une distance en fonction des protections nécessaires (surfaces OFZ et aires critiques) et si possible sensibles de l’ILS. Il est au moins à 150m de l’axe de piste.

Point d'arrêt entre deux voies de circulation. Arrêt facultatif.

 taxiway intersection

Ci-dessous un aperçu d'une partie des voies de circulation de l'aéroport de Roissy-Charles de Gaulle.

Photo taxiway Roissy

Ci-dessous l'ensemble de l'aéroport de Roissy-Charles de Gaulle avec ses 4 pistes parallèles et ses 3 trois tours de contrôle.

Piste Roissy CDG
